Mon Conrad Johnson PV9A ne cause plus
#1 par olivier-49 » 02 Nov 2023 à 16:02
Mardi soir, j'allume tout le truc : pas de son, pas de musique, le système est muet !
Je vérifie les fusibles (ampli et pré-ampli), ils étaient bons. Petit à petit j'en suis arrivé à jeter la faute sur le PV9A. Je l'ai remplacé par un petit intégré NAD en mode pré-ampli, ça fonctionne.
Et je me suis souvenu de l'incident rencontré le dimanche précédent. Pendant une écoute deux impulsions électriques bruyantes se sont fait entendre dans une enceinte. J'ai vu les caches bouger, poussés par les HP Je dis une enceint parce que c'est celle dont j'étais le plus proche et donc celle que j'ai regardée. Mais je n'ai pas l'impression d'avoir entendu le bruit de l'autre côté. J'ai arrêté la musiques, vérifié les HP, pas de dégât apparent. Je remets la musique doucement, tout fonctionne.
Le lendemain soir, lundi, pas de problème.
En revanche mardi soir donc, mutisme total ! Évidemment je ne peux m'empêcher de relier les deux incidents.
Une idée de ce qui a pu se passer quelqu'un ?
Je vérifie les fusibles (ampli et pré-ampli), ils étaient bons. Petit à petit j'en suis arrivé à jeter la faute sur le PV9A. Je l'ai remplacé par un petit intégré NAD en mode pré-ampli, ça fonctionne.
Et je me suis souvenu de l'incident rencontré le dimanche précédent. Pendant une écoute deux impulsions électriques bruyantes se sont fait entendre dans une enceinte. J'ai vu les caches bouger, poussés par les HP Je dis une enceint parce que c'est celle dont j'étais le plus proche et donc celle que j'ai regardée. Mais je n'ai pas l'impression d'avoir entendu le bruit de l'autre côté. J'ai arrêté la musiques, vérifié les HP, pas de dégât apparent. Je remets la musique doucement, tout fonctionne.
Le lendemain soir, lundi, pas de problème.
En revanche mardi soir donc, mutisme total ! Évidemment je ne peux m'empêcher de relier les deux incidents.
Une idée de ce qui a pu se passer quelqu'un ?
-
olivier-49 - 100 watts
- Messages: 1255
- Inscription: 10 Nov 2010 à 09:46
- Localisation: Angers
Re: Mon Conrad Johnson PV9A ne cause plus
#2 par mkl » 02 Nov 2023 à 16:16
Les velus de l'électronique vont surement pouvoir te filer un coup de main, mais en attendant, je pense qu'un coup d'oeil à l'intérieur et des photos pourront les aider.
Tous les tubes s'allument quand tu le mets sous tension?
Tous les tubes s'allument quand tu le mets sous tension?
J'aime les gens qui doutent.
“It's entertainment, not dialysis.” (Nelson Pass)
“It's entertainment, not dialysis.” (Nelson Pass)
-
mkl - 500 watts
- Messages: 15249
- Inscription: 21 Oct 2010 à 19:34
- Localisation: Bretagne Zone HR
-
Re: Mon Conrad Johnson PV9A ne cause plus
#3 par FAYET » 02 Nov 2023 à 21:24
Bonjour,
La première chose à faire est de tout mesurer:
- les tubes,
- les tensions dans l'appareil.
Je vais essayer de te retrouver le schéma avec les mesures que j'avais prise sur le mien avec des tubes qui étaient mesurés OK.
Philippe
La première chose à faire est de tout mesurer:
- les tubes,
- les tensions dans l'appareil.
Je vais essayer de te retrouver le schéma avec les mesures que j'avais prise sur le mien avec des tubes qui étaient mesurés OK.
Philippe
-
FAYET - 100 watts
- Messages: 3132
- Inscription: 29 Déc 2012 à 12:16
- Localisation: plein sud aussi
-
Re: Mon Conrad Johnson PV9A ne cause plus
#4 par olivier-49 » 02 Nov 2023 à 22:36
Super les gars.
Je regarde ce que ça donne demain, du moins visuellement
Je peux prendre des photos si ça aide.
Je ne sais même pas quelle est la fonction de chacun de ces tubes : 2 x 12AX7, 2 x 5751, 2 x 6HQ7.
Je regarde ce que ça donne demain, du moins visuellement
Je peux prendre des photos si ça aide.
Je ne sais même pas quelle est la fonction de chacun de ces tubes : 2 x 12AX7, 2 x 5751, 2 x 6HQ7.
-
olivier-49 - 100 watts
- Messages: 1255
- Inscription: 10 Nov 2010 à 09:46
- Localisation: Angers
Re: Mon Conrad Johnson PV9A ne cause plus
#5 par olivier-49 » 03 Nov 2023 à 16:36
Question bête : est-ce que je peux le mettre sous tension sans utiliser les entrées - ou/et les sorties ?
-
olivier-49 - 100 watts
- Messages: 1255
- Inscription: 10 Nov 2010 à 09:46
- Localisation: Angers
Re: Mon Conrad Johnson PV9A ne cause plus
#7 par olivier-49 » 03 Nov 2023 à 20:50
-
olivier-49 - 100 watts
- Messages: 1255
- Inscription: 10 Nov 2010 à 09:46
- Localisation: Angers
Re: Mon Conrad Johnson PV9A ne cause plus
#8 par JérômeB » 03 Nov 2023 à 20:57
Il n'y a qu'un seul canal de muet ?
-
JérômeB - Modérateur
- Messages: 22146
- Inscription: 31 Mai 2010 à 18:36
- Localisation: Arcueil
Re: Mon Conrad Johnson PV9A ne cause plus
#9 par EMT » 03 Nov 2023 à 21:14
Il dit que c’est les deux canaux.
-
EMT - 500 watts
- Messages: 7034
- Inscription: 01 Oct 2018 à 12:38
Re: Mon Conrad Johnson PV9A ne cause plus
#10 par Bruno D » 03 Nov 2023 à 21:19

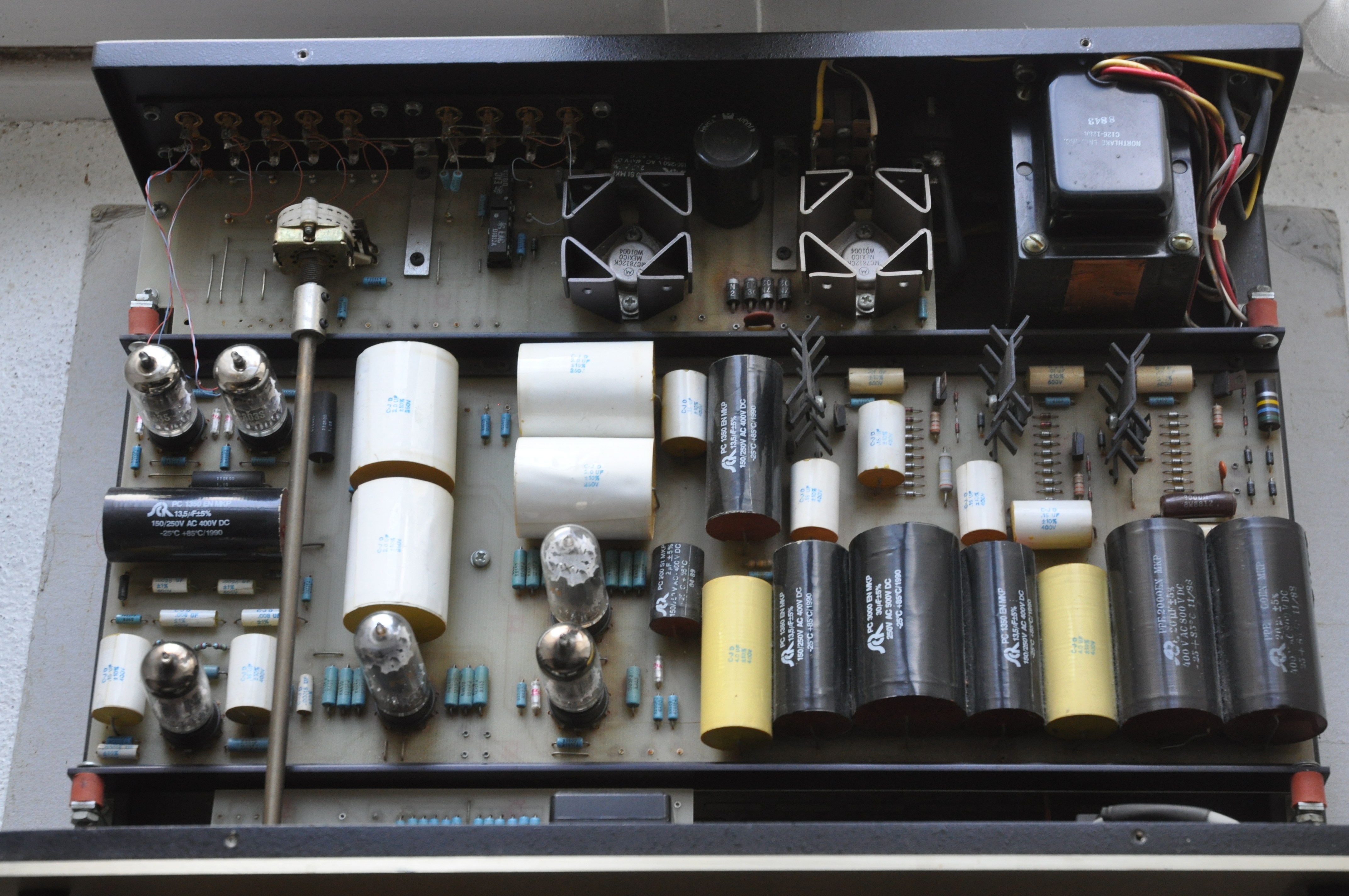

Sur la première photo, je vois le CI qui a bien chauffé autour des 4 diodes de redressement, à gauche du transfo.
Elles sont montées très serrées et sont plaquées sur le circuit, l'air ne circule pas autour.
Ce serait pas idiot de les remplacer et de monter les nouvelles, 1 cm au dessus du circuit imprimé.
Elles sont montées très serrées et sont plaquées sur le circuit, l'air ne circule pas autour.
Ce serait pas idiot de les remplacer et de monter les nouvelles, 1 cm au dessus du circuit imprimé.
-
Bruno D - 500 watts
- Messages: 6966
- Inscription: 21 Oct 2010 à 20:11
Re: Mon Conrad Johnson PV9A ne cause plus
#11 par JérômeB » 03 Nov 2023 à 21:19
Oui, en effet ...
Bruit bizarre sur un canal, mais mutisme sur les 2 canaux.
Bruit bizarre sur un canal, mais mutisme sur les 2 canaux.
-
JérômeB - Modérateur
- Messages: 22146
- Inscription: 31 Mai 2010 à 18:36
- Localisation: Arcueil
Re: Mon Conrad Johnson PV9A ne cause plus
#12 par olivier-49 » 03 Nov 2023 à 22:20
Ah y'en a un qui suit !
Ta remarque est légitime en effet, Jérôme. Je confirme que l'engin est muet de partout. Les crachats assez violents que j'ai entendus (et dont j'ai vu les effets) m'ont semblé être situés à droite. Maintenant, j'étais à côté de l'enceinte de droite. Est-il possible que j'ai loupé ce qu'il se passait à gauche. Ça me paraitrait bizarre, mais je ne jure de rien à 100%.
Par ailleurs, j'ai vu également les traces de chauffe dont tu parles, Bruno. Merci de ta remarque.
Ta remarque est légitime en effet, Jérôme. Je confirme que l'engin est muet de partout. Les crachats assez violents que j'ai entendus (et dont j'ai vu les effets) m'ont semblé être situés à droite. Maintenant, j'étais à côté de l'enceinte de droite. Est-il possible que j'ai loupé ce qu'il se passait à gauche. Ça me paraitrait bizarre, mais je ne jure de rien à 100%.
Par ailleurs, j'ai vu également les traces de chauffe dont tu parles, Bruno. Merci de ta remarque.
Dernière édition par olivier-49 le 04 Nov 2023 à 11:00, édité 1 fois.
-
olivier-49 - 100 watts
- Messages: 1255
- Inscription: 10 Nov 2010 à 09:46
- Localisation: Angers
Re: Mon Conrad Johnson PV9A ne cause plus
#13 par JérômeB » 03 Nov 2023 à 22:25
Un p'tit tour en SAV ?
-
JérômeB - Modérateur
- Messages: 22146
- Inscription: 31 Mai 2010 à 18:36
- Localisation: Arcueil
Re: Mon Conrad Johnson PV9A ne cause plus
#14 par Bruno D » 03 Nov 2023 à 23:31
olivier-49 » 03 Nov 2023, 21:20 a écrit:Ah y'en a un qui suit !
Ta remarque est légitime en effet, Jérôme. Je confirme que l'engin est muet de partout. Maintenant, les crachats assez violents que j'ai entendus (et dont j'ai vu les effets) m'ont semblé être situés à droite. Maintenant, j'étais à côté de l'enceinte de droite. Est-il possible que j'ai loupé ce qu'il se passait à gauche. Ça me paraitrait bizarre, mais je ne jure de rien à 100%.
Par ailleurs, j'ai vu également les traces de chauffe dont tu parles, Bruno. Merci de ta remarque.
Mais ce sont surement les diodes de redressement du chauffage, elles sont trop grosses pour des diodes HT et surtout il y a juste à côté des régulateurs 12 volt en boitier TO3 montés sur radiateur.
Vu que les tubes sont tous allumés, la panne ne provient pas de là.
Il faudra vérifier l'alimentation HT, en dessous du transfo, là aussi il y a des régulateurs en TO220 sur radiateurs.
Le problème est probablement à ce niveau.
-
Bruno D - 500 watts
- Messages: 6966
- Inscription: 21 Oct 2010 à 20:11
Re: Mon Conrad Johnson PV9A ne cause plus
#15 par yann35 » 04 Nov 2023 à 12:46
Bruno D » 03 Nov 2023, 21:19 a écrit:Sur la première photo, je vois le CI qui a bien chauffé autour des 4 diodes de redressement, à gauche du transfo.
Elles sont montées très serrées et sont plaquées sur le circuit, l'air ne circule pas autour.
Ce serait pas idiot de les remplacer et de monter les nouvelles, 1 cm au dessus du circuit imprimé.
Pareil . Je regarde les photos à l instant et c'est ce qui me saute aux yeux .
-
yann35 - 100 watts
- Messages: 1930
- Inscription: 28 Oct 2010 à 21:49
- Localisation: rennes
Re: Mon Conrad Johnson PV9A ne cause plus
#16 par Bonnie » 04 Nov 2023 à 13:47
A voir... régulateur de HT monté sur radiateur et en CC à cause de graisse sèche? Un composant a pu faire fusible.
-
Bonnie - 10 watts
- Messages: 497
- Inscription: 09 Juin 2021 à 11:42
- Localisation: Nord? Nord! en plein dedans avec des vaches autour.
Re: Mon Conrad Johnson PV9A ne cause plus
#17 par olivier-49 » 04 Nov 2023 à 20:34
Je suis allé chez mon ami José (celui du "superbe système" - voir fil lié).
C'est beau à voir un mec qui fait travailler sa logique - et ses connaissances (bien qu'il ne connaisse pas le schéma) ! Il a trouvé que la HT s'arrêtait au condo qui est en bas à droite sur la première photo, elle ne passait pas dans les condos suivants. Il a mesuré toutes les petites diodes, les régulateurs, etc, tout était normal. On a essayé de comprendre ce qu'il y avait entre ce condo et les suivants. Tiens, cette grosse résistance marron peut-être ? Bingo ! Elle était morte.
Il a fouillé dans le bazar de son atelier, trouvé une résistance quasi équivalente, l'a mise en place et la HT est revenue dans le reste du circuit. Et la musique avec !
Il pense que la possibilité qu'un tube usé ait pu entrainer la mort de cette résistance existe. A surveiller donc.
Merci l'ami, tu es précieux.
C'est beau à voir un mec qui fait travailler sa logique - et ses connaissances (bien qu'il ne connaisse pas le schéma) ! Il a trouvé que la HT s'arrêtait au condo qui est en bas à droite sur la première photo, elle ne passait pas dans les condos suivants. Il a mesuré toutes les petites diodes, les régulateurs, etc, tout était normal. On a essayé de comprendre ce qu'il y avait entre ce condo et les suivants. Tiens, cette grosse résistance marron peut-être ? Bingo ! Elle était morte.
Il a fouillé dans le bazar de son atelier, trouvé une résistance quasi équivalente, l'a mise en place et la HT est revenue dans le reste du circuit. Et la musique avec !
Il pense que la possibilité qu'un tube usé ait pu entrainer la mort de cette résistance existe. A surveiller donc.
Merci l'ami, tu es précieux.
-
olivier-49 - 100 watts
- Messages: 1255
- Inscription: 10 Nov 2010 à 09:46
- Localisation: Angers
Re: Mon Conrad Johnson PV9A ne cause plus
#18 par mingus » 04 Nov 2023 à 20:50
Ton Conrad Johnson PV9A cause à nouveau....
"Il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas"
-
